灌溉系統中減壓閥和持壓閥的應用

作者：湖人灌溉

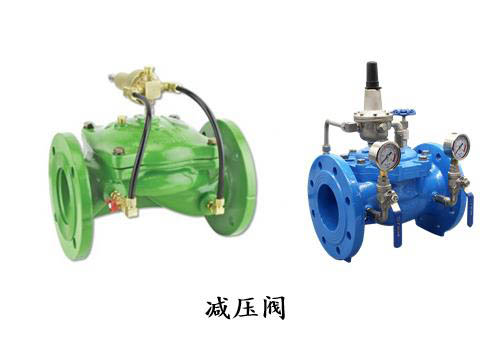

　一、減壓閥

　　減壓閥是將系統內壓力高的介質降為壓力低的介質并保持下游壓力穩定的閥門。

　　減壓閥的特點是在進口壓力不斷變化的情況下，保持出口壓力值在一定的范圍內。

　　工作原理：

　　減壓閥種類有很多，直接作用式減壓閥、比例減壓閥、先導式減壓閥等。

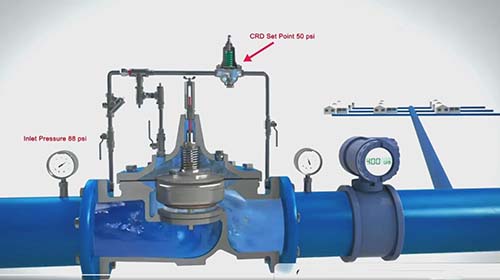

　　灌溉系統中常用的是先導式減壓閥，由主閥體和水力控制部件（先導閥、針閥、導管）兩部分組成。其工作原理是當減壓閥主閥體進口端給水時，水流通過針閥進入主閥體上腔，主閥體的出口壓力通過導管作用到導閥上；當出口壓力高于導閥彈簧設定值時，導閥關閉；主閥體上腔停止排水，此時主閥體上腔內壓力升高、隔膜（閥板）下移、關小主閥體的流道，主閥體出口壓力降低。當主閥體出口壓力降到導閥彈簧設定壓力時，導閥開啟，主閥體上腔向下游排水，由于導閥排水量大于針閥的進水量，主閥體上腔壓力下降、隔膜（閥板）上移、增大主閥體的流道開度，主閥體出口壓力升高。通過水力作用的平衡后達到一個穩定狀態，主閥體上腔進水、排水相同，流道開度不變，從而實現主閥體出口壓力穩定在設定壓力值。

　　減壓閥設置：

　　先導式減壓閥，通過調節導閥彈簧螺栓，來設定主閥體的出口壓力。在減壓閥通水的情況下，旋擰導閥頂端的調節螺栓。順時針旋轉，出口壓力變大；逆時針旋轉，出口壓力變小。

　　旋擰導閥的調節螺栓時應緩慢動作，每次調節1/2或1/4圈，因?yàn)閷?dǎo)閥動作到主閥體隔膜反應有個滯后時間。建議每次調節后靜置觀察，等閥出口壓力表讀數穩定后，再繼續增大或減小。當閥下游管道沒充滿水、壓力還沒穩定時，不宜急于調大閥出口壓力值。

　　觀察主閥體出口壓力表變化，在達到所需壓力時，將導閥調節螺栓的螺帽鎖緊，在鎖緊時，建議使用2把扳手同時操作，一把用于固定調節螺栓，一把用于鎖緊定位螺母，以防鎖緊過程中調節螺栓移動。

　　安裝注意事項：

　　減壓閥常安裝在需要保持其下游壓力穩定的位置；

　　減壓閥安裝前應沖洗管網；

　　減壓閥水流方向必須與管網水流方向一致；

　　如果水質不清潔，必須在減壓閥的上游安裝過濾器；

　　為了操作和維護方便，減壓閥一般直立安裝在水平管道上。

　　二、持壓閥

　　持壓閥是將一個區域內的介質保持在一定壓力范圍內的設備。

　　持壓閥結構、工作原理與減壓閥相似，是減壓閥原理的逆應用，其導閥感應的是主閥體的進口壓力。當主閥體進口壓力低于設定值時，主閥體隔膜下移緩閉，俗稱“憋壓”，使主閥體上游的壓力增加到設定值，“持”住上游壓力；當主閥體上游壓力達到或超過設定壓力值時，持壓閥全開。

　　灌溉系統中的應用：

　　常安裝在灌溉系統首部過濾器的下游，保持過濾器所需的反沖洗壓力；

　　供水管網壓力變化較大的系統；

　　保持閥門上游管道壓力維持在設定值，實現壓力分區；

　　預防管道排空。

　　三、注意事項

　　1、兩者之間的區別是：

　　減壓閥：無論進口壓力如何變化，都把出口壓力減到設定值，起到減壓作用；

　　持壓閥：無論下游壓力和需求量如何變化，都維持一個恒定的上游壓力。

　　2、對管網的要求：

　　減壓閥和持壓閥不得用于環狀管網中，因?yàn)樵诃h(huán)狀管網中，相當于減壓閥和持壓閥的進、出口連通，導閥無法感應到明確的進、出口壓力，因此也就不能實現減壓或持壓的功能。
